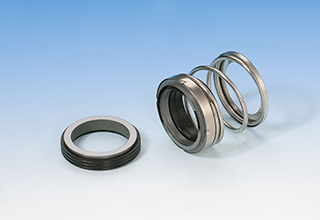

TARSEAL NT17 (metric)


DIMENSIONS (metric)
Type | d1 (h7) |
d3 (h8) |
l1 short | l2 long |
NT17/10 | 10 | 24.60 | 34 | 53 |
NT17/12 | 12 | 27.80 | 34 | 53 |
NT17/13 | 13 | 27.80 | 34 | 53 |
NT17/14 | 14 | 30.95 | 35.5 | 54.5 |
NT17/16 | 16 | 30.95 | 35.5 | 54.5 |
NT17/18 | 18 | 34.15 | 35.5 | 54.5 |
NT17/20 | 20 | 35.70 | 35.5 | 54.5 |
NT17/22 | 22 | 37.30 | 35.5 | 54.5 |
NT17/24 | 24 | 40.50 | 35.5 | 54.5 |
NT17/25 | 25 | 40.50 | 35.5 | 54.5 |
NT17/28 | 28 | 47.65 | 45 | 72 |
NT17/30 | 30 | 50.80 | 45 | 72 |
NT17/32 | 32 | 50.80 | 45 | 72 |
NT17/33 | 33 | 54.00 | 45 | 72 |
NT17/35 | 35 | 54.00 | 45 | 72 |
NT17/38 | 38 | 57.15 | 45 | 72 |
NT17/40 | 40 | 60.35 | 45 | 72 |
NT17/42 | 42 | 63.50 | 53 | 83 |
NT17/43 | 43 | 63.50 | 53 | 83 |
NT17/45 | 45 | 63.50 | 53 | 83 |
NT17/48 | 48 | 66.70 | 53 | 83 |
NT17/50 | 50 | 69.85 | 54.5 | 84.5 |
NT17/53 | 53 | 73.05 | 54.5 | 84.5 |
NT17/55 | 55 | 76.20 | 54.5 | 84.5 |
NT17/60 | 60 | 79.40 | 54.5 | 84.5 |
NT17/63 | 63 | 82.55 | 54.5 | 84.5 |
NT17/65 | 65 | 92.10 | 65 | 86 |
NT17/68 | 68 | 95.25 | 65 | 86 |
NT17/70 | 70 | 95.25 | 65 | 86 |
NT17/75 | 75 | 101.60 | 68 | 89 |
NT17/80 | 80 | 114.30 | 76 | 99 |
NT17/85 | 85 | 117.50 | 76 | 99 |
NT17/90 | 90 | 123.85 | 79 | 103 |
MATERIAL ALTERNATIVES
Sliding faces | O-rings | Other parts |
SiC/SiC Carbon/SiC |
FPM, EPDM, NBR | AISI 316 |
